SWL丝杆升降机-SWL2.5蜗轮丝杆升降机-鲁德传动

型号

SWL2 .5

最大起升力 ,KN

25

最大拉力 ,KN

25

丝杠螺纹尺寸

Tr30×6

蜗轮蜗杆传动比（ P ）

普通 6:1

蜗杆每转行程 ,mm

1.0

蜗轮蜗杆传动比（ M ）

24:1

蜗杆每转行程 ,mm

0.250

蜗杆传动比（ P ）

6:1

满负荷蜗杆扭距 N•m

18.6

蜗轮蜗杆传动比（ M ）

24:1

满负荷蜗杆扭距 N•m

8.86

丝杆最大轴伸长度

1500

最大许用功率 /kW

0.55

普通比（ P ）总效率％

23

慢速比（ M ）总效率 %

14

润滑油量， kg

0.1

不加行程的重量， kg

7.3

丝杆每 100mm 的 重量

0.45

型号

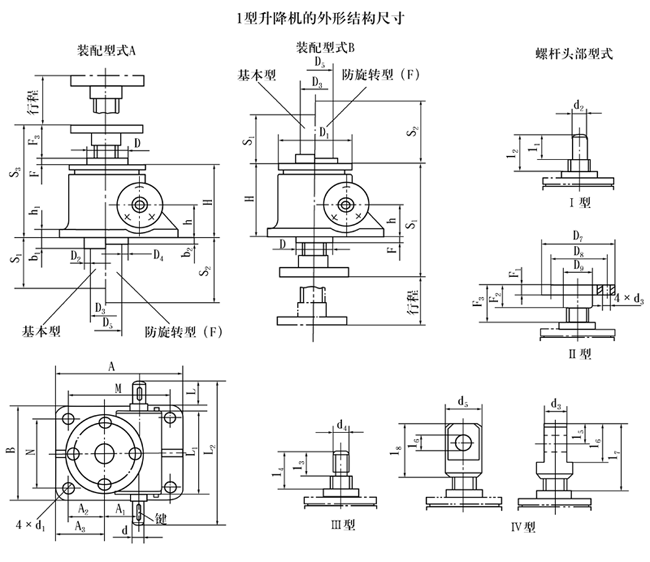

SWL 2. 5 丝杆升降机

S₁

行程 +20

S₂

行程 +110

S₃

150.5

A

165

B

120

M

135

N

90

H

97

h

45

h₁

12

d(k6)

16

d₁

14

键 GB₁1096

5×5×32

L

—

L₁

110.5

L₂

190

D

48

D₁

98

D₂

70

D₃

45

D₄

98

D₅

60

A₁

45.2

A₂

50

A₃

65

b₁

20

b₂

20

F

8.5

丝杠头部型式

Ⅰ

d₂

20

I₁

30

I₂

45

Ⅱ

D₇

98

D₈

75

D₉

40

d₃

14

F₁

12

F₂

30

F₃

45

Ⅲ

d₄

M22×1.5-6g

I₃

30

I₄

45

Ⅳ

d₅

50

d₆

25

b₃

30

I₅

25

I₆

50

I₇

85

I₈

70
