滚珠升降机及电机的计算方法

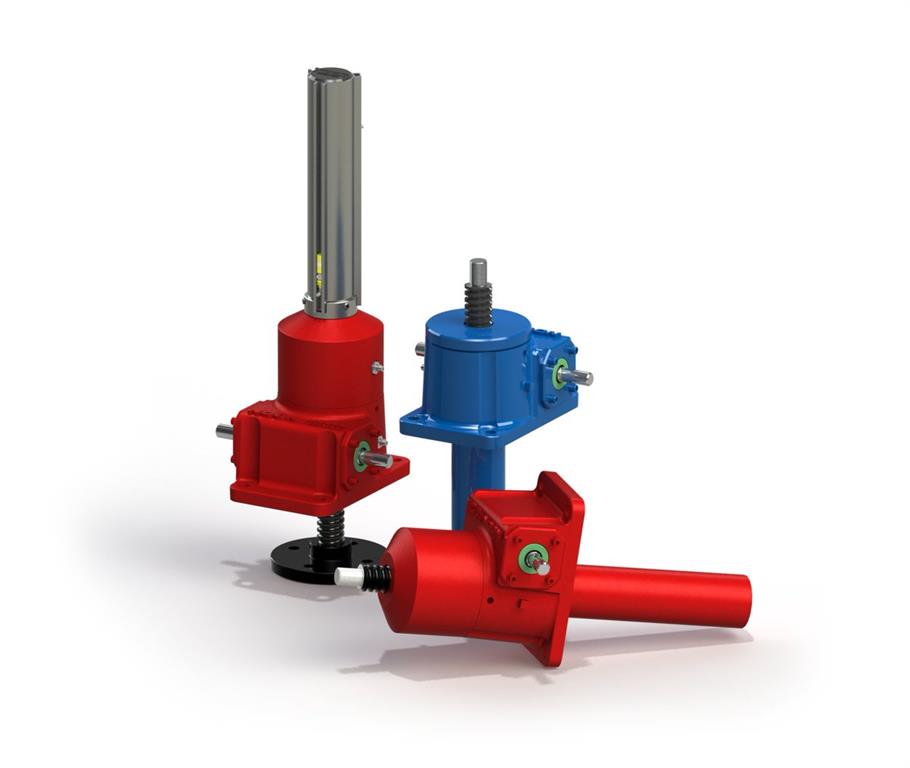

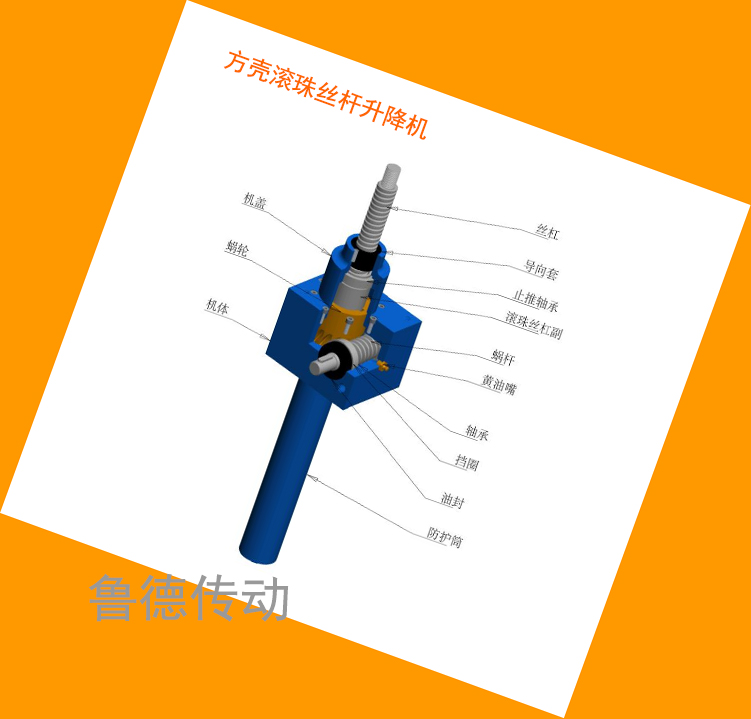

滚珠丝杠升降机规格型号选型尤其注意点

1、确定定位

2、通过马达及对速度的要求来确定丝杠导程

3、查看螺母尺寸确定行程及相关丝杠轴端数据

4、通过负载及速度分布（加减速）来确定平均轴向力和转速

5、通过平均轴向力确定预压力

6、预期寿命，轴向负荷，转速确定动额定负荷

7、基本动额定负荷，导程，临界转速，DmN值限制确定丝杠外径及螺母形式

8、外径，螺母，预压，负荷确定刚性（机台设计）

9、环境温度，螺母总长确定热变及累积导程

10、丝杠刚性，热变位确定预拉力

11、机床的速度，温升时间，丝杠规格确定马达驱动扭矩及规格

种类的选择：目前滚珠丝杠升降机副的性价比已经在行业内设置相对_出速比，无特的载荷要求时，都选择滚珠丝杠升降机副，它具有价格相对便宜，效率高，精度可选范围广、尺寸标准化安装方便等优点。在精度要求不是太高时，通常选择冷轧滚珠丝杠升降机副，以便降低成本；在精度要求载荷_过冷轧丝杠规格额定载荷时需选择磨制或旋铣滚珠丝杠副。不管何类滚珠丝杠副，螺母的尺寸尽量在系列规格中选择，以降低成本首缩短货期。

A 导程的选择：选择导程跟所需要的运动速度、系统等有关，通常在：4、5、6、8、10、12、20中选择，规格较大，导程一般也可选择大一点（主要考虑承载牙厚）。在速度满足的情况下，一般选择较小导程（利于提高控制精度）；对于要求速度的场合，导程可以_过20，对磨制丝杠而言导程一般可做到约等于公称直径（受磨削螺旋升角限制），如32（32*32）、40（40*40）等，当然也可以再大（非磨削，但极少考虑）。导程越大，同条件下旋转分力越大，周期误差被放大，速度越快。故一般速度很高的场合要求的是灵活，而放弃部分精度诉求，对间隙要求意义变小（导程精度偏差增大），因此，大导程丝杠一般都是单螺母。

B完整的滚珠丝杠副设计选型，除了要考虑传动行程（间接影响其他性能参数）、导程（结合设计速度和马达转速选取）、使用状态（影响受力情况），额定载荷（尤其是动载荷将影响寿命）、部件刚度（影响定位精度和重复定位精度）、安装形式（力系组成和力学模型）、载荷脉动情况（与静载荷一同考虑决定安全性），形状特性（影响工艺性和安装）等因素外，还需要对所选的规格的重复定位精度、定位精度、压杆稳定性、转速平稳、峰值静载荷以及循环系统速率（Dn值）等进行校核，进行修正选择后才能得到_适用的规格，进而确定马达、轴承等关联件的特征参数。

C规格的选择：首先当然是要选有足够载荷（动载和静载）的规格。根据使用状态，选择符合条件的规格。同时（重点），如果选用的是磨制或旋铣滚珠丝杠副（冷轧的不需要考虑长径比），要估算长径比（滚珠丝杠总长除以螺纹公称直径的比值），但因长度在设计时已确定，在规格的确定上需要调整，原则上使其长径比小于50，（理论上长径比越小越好，对“P”类丝杠而言，长径比越小越利于加工和_各项形位公差，故单位价格越便宜）。所以“规格越小不等于越便宜”。

D滚珠丝杠其它方式的选择：对于纯传动的情况，一般要求传动灵活，允许有_返向间隙（不大，一般为几丝），多选用单螺母，它价格相对便宜、传动准确；对于不允许有返向间隙的精密传动的情况，则需选择双螺母预紧，它能调整预紧力的大小，保持性好，并能够重复调整；另外，在行程空间受限制的情况下，也可选用变位导程预紧（俗称错距预紧），该方式预紧力较小，且难以重复调整，一般不选。
