蜗轮蜗杆减速机,CW系列减速机是一种动力传达机构，利用齿轮的速度转换器，将电机（马达）的回转数减速到所要的回转数，并得到较大转矩的机构。在目前用于传递动力与运动的机构中，cwu减速机的应用范围相当广泛。本系列减速器符合中华人民共和国_标准（GB9147—88）。主要包括：CWU 蜗杆在下型 CWS 蜗杆在侧型 CWO蜗杆在上型中心距有16种a＝63、80、100、125、140、160、180、200、225、250、280、315、355、400、450、500。传动比有12种i＝5、6.3、8、10、12.5、16、20、25、31.5、40、50、63。

CWU减速机减速机是一种动力传达机构，利用齿轮的速度转换器，将电机（马达）的回转数减速到所要的回转数，并得到较大转矩的机构。在目前用于传递动力与运动的机构中，cwu减速机的应用范围相当广泛。几乎在各式机械的传动系统中都可以见到它的踪迹，从交通工具的船舶、汽车、机车，建筑用的重型机具，机械工业所用的加工机具及自动化生产设备，到日常生活中常见的家电，钟表等等.其应用从大动力的传输工作，到小负荷，_的角度传输都可以见到减速机的应用，且在工业应用上，CWU减速机具有减速及增加转矩功能。因此广泛应用在速度与扭矩的转换设备。

    本系列减速器符合中华人民共和国_标准（GB9147—88）

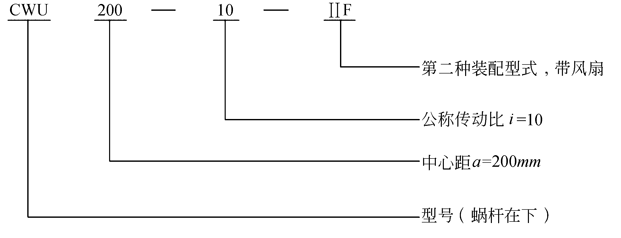

    主要包括：CWU 蜗杆在下型    CWS 蜗杆在侧型   CWO蜗杆在上型
    中心距有16种a＝63、80、100、125、140、160、180、200、225、250、280、315、355、400、450、500。
    传动比有12种i＝5、6.3、8、10、12.5、16、20、25、31.5、40、50、63

CWS125—CWS500型减速器外形和安装尺寸

型号＼尺寸	a	D	D₁	D₂	L₃	L₄	L₅	h	h₁	H	i≤12.5
型号＼尺寸	a	D	D₁	D₂	L₃	L₄	L₅	h	h₁	H	d₁	I₁	b₁	t₁	L₁
125	125	230	280	320	202	134	125	32	8	132	32k6	58	10	35	218
160	160	300	360	400	245	157	142	32	8	160	42k6	82	12	45	277
200	200	370	435	480	295	181	180	38	8	190	48k6	82	14	51.5	324
250	250	470	540	600	360	210	210	40	8	212	55k6	82	16	59	380
280	280	550	640	700	390	226	215	45	8	225	60m6	105	18	64	430
315	315	605	700	760	430	243	235	50	10	250	65m6	105	18	69	470
355	355	700	805	880	480	256	235	55	10	265	70m6	105	20	74.5	515
400	400	765	875	950	515	278	247	60	10	265	75m6	105	20	79.5	545
450	450	875	990	1070	565	300	275	65	10	315	80m6	130	22	85	625
500	500	1000	1100	1180	655	344	300	75	10	375	90m6	130	25	95	680
型号＼尺寸	i≥16					d₂	I₂	b₂	t₂	L₂	I₃		地脚螺栓		kg（不含油）
型号＼尺寸	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₂	I₃		d₃	n	kg（不含油）
125	28js6	42	8	31	202	55k6	82	16	59	222	14		M12	4	95
160	32k6	58	10	35	253	65m6	105	18	69	270	15		M16	4	150
200	38k6	58	10	41	300	80m6	130	22	85	325	17		M16	4	270
250	42k6	82	12	45	380	100m6	165	28	106	385	17		M20	4	410
280	48k6	82	14	51.5	407	110m6	165	28	116	405	17		M24	4	550
315	48k6	82	14	51.5	447	120m6	165	32	127	420	17		M24	4	750
355	55k6	82	16	59	492	130m6	200	32	137	470	17		M30	4	930
400	60m6	105	18	64	545	150m6	200	36	158	490	24		M30	4	1200
450	65m6	105	18	69	600	170m6	240	40	179	560	24		M36	4	1650
500	70m6	105	20	74.5	655	190m6	280	45	200	640	24		M30	6	2190
