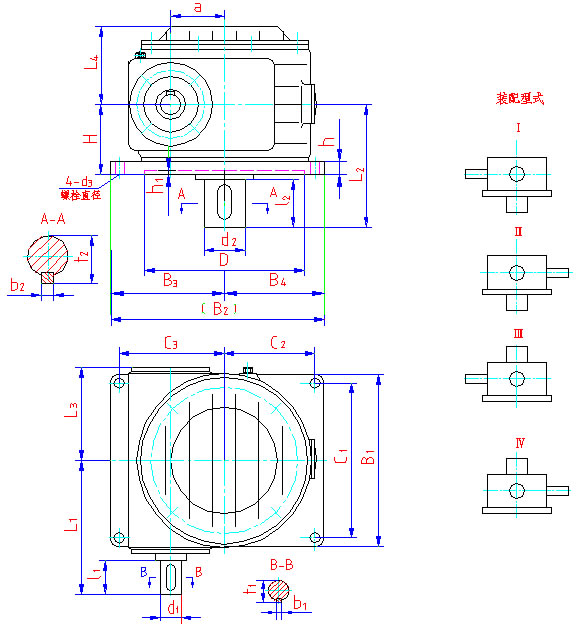

CW减速机-CW减速机外形参数-鲁德传动

尺寸

型号

a

B₁

B₂

B₃

B₄

C₁

C₂

C₃

D

h

h₁

i ≤ 12.5

d₁

l₁

b₁

t₁

L₁

CWS63

63

155

245

140

105

125

90

125

190

23

5

19js6

28

6

21.5

128

CWS80

80

180

270

160

110

150

95

145

210

23

5

24js6

36

8

27

151

CWS100

100

220

325

200

125

190

110

185

240

23

5

28js6

42

8

31

182

尺寸

型号

i ≥ 16

d₂

l₂

b₂

t₂

L₂

L₃

L₄

H

d₃

重量

（㎏）

d₁

l₁

b₁

t₁

L₁

CWS63

19js6

28

6

21.5

128

32k6

58

10

35

135

97

70

75

M12

19

CWS80

24js6

36

8

27

151

38k6

58

10

41

143

110

81

80

M12

28

CWS100

24js6

36

8

31

176

42k6

82

12

45

182

130

95

95

M12

42.5
