F系列减速机47KW功率安装尺寸

F系列减速电机

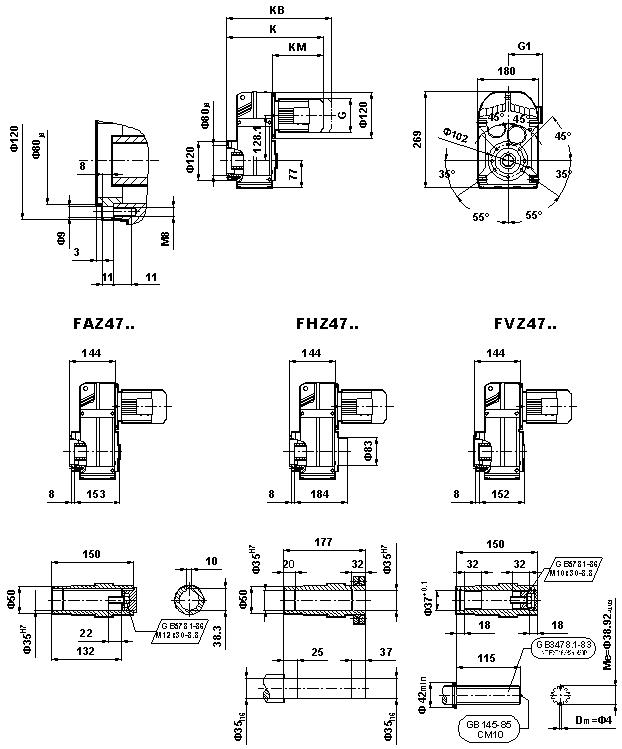

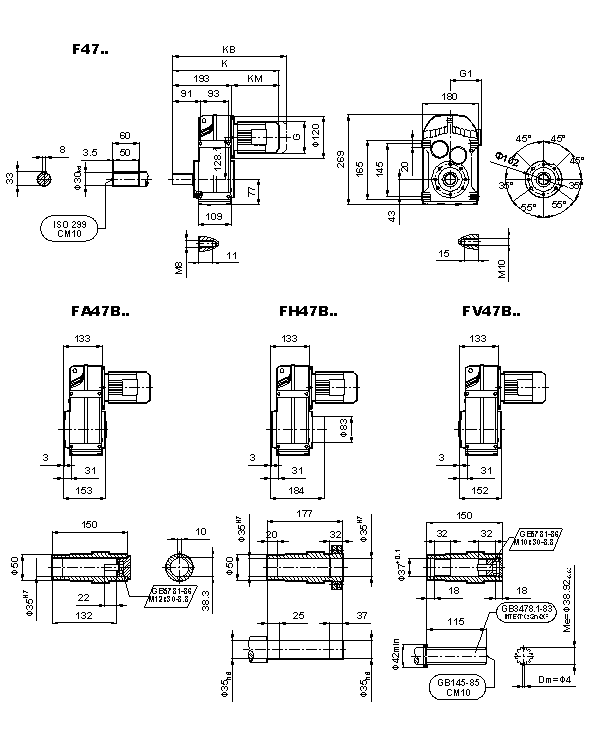

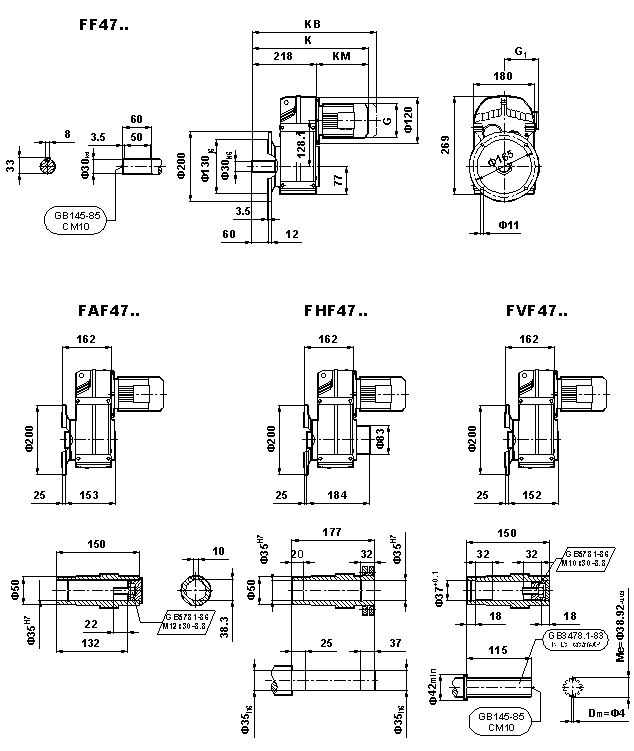

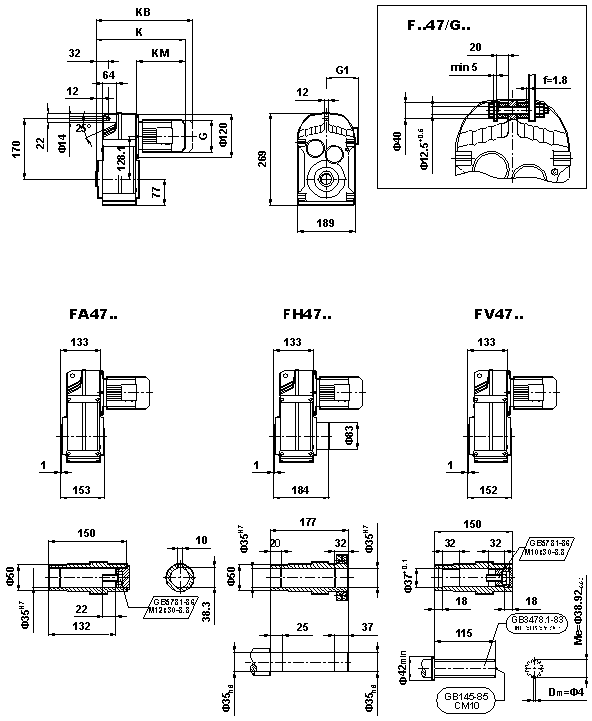

外形安装尺寸（F47、FA47B、FH47B、FV47B、FF47、FAF47B、FHF47B、FVF47B、F..47/G、FA47、FH47、FV47、FAZ47、FHZ47、HVZ47）

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L
G （AC）	130	145	175	195	195	215
G1 （AD）	70	80	145	155	155	180
K	400	418	448	463	488	518
KB	470	488	538	553	578	613
KM （LB）	207	225	255	270	295	325

注：KB为带制动器的长度

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L
G （AC）	130	145	175	195	195	215
G1 （AD）	70	80	145	155	155	180
K	425	443	473	488	513	543
KB	495	513	563	578	603	638
KM （LB）	207	225	255	270	295	325

注：KB为带制动器的长度

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L
G （AC）	130	145	175	195	195	215
G1 （AD）	70	80	145	155	155	180
K	340	358	388	403	428	458
KB	410	428	478	493	518	553
KM （LB）	207	225	255	270	295	325

注：KB为带制动器的长度

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L
G （AC）	130	145	175	195	195	215
G1 （AD）	70	80	145	155	155	180
K	351	369	399	414	439	469
KB	421	439	489	504	529	564
KM （LB）	207	225	255	270	295	325

注：KB为带制动器的长度
