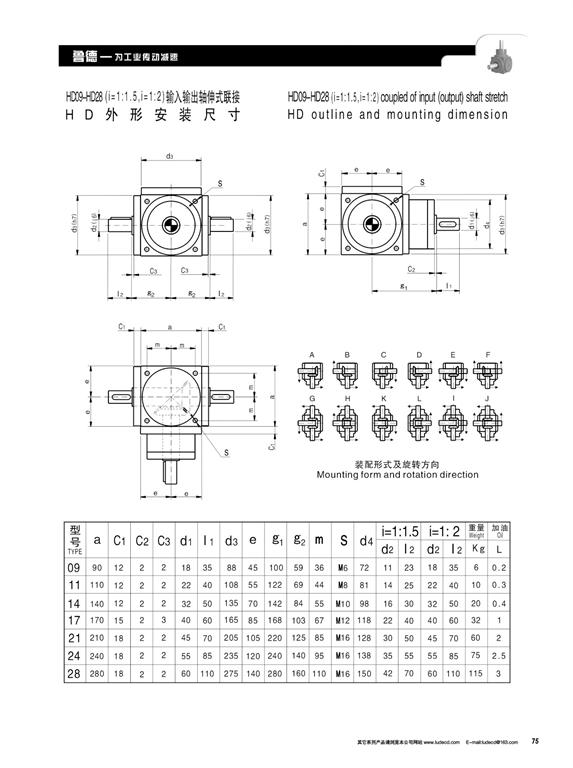

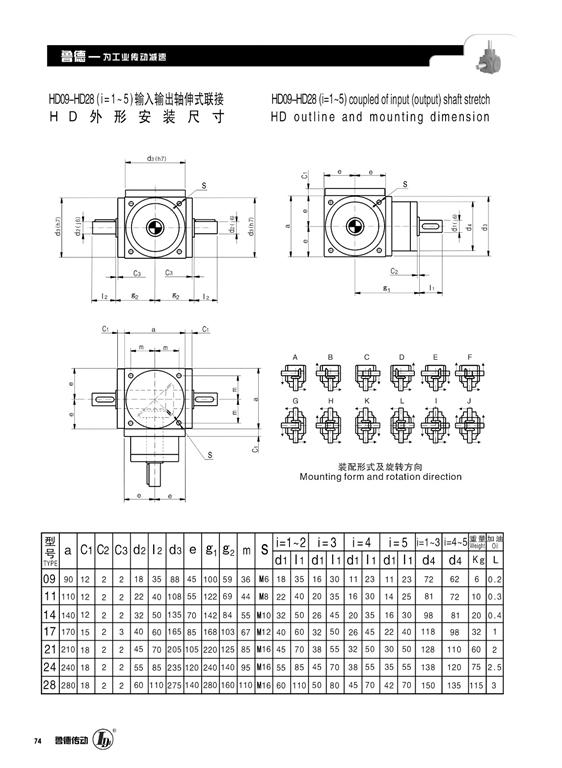

HD系列螺旋锥齿轮转向箱参数（图）
HD系列螺旋锥齿轮转向器壳体采用高刚性FC-25铸铁铸造，齿轮采用低碳合金钢经渗碳淬火工艺加工，实现精度较高的硬齿面闭式传动，传动效率可达95%~98%。
HD系列转向箱箱体采用_的正六面体设计，六个安装面的安装尺寸统一，六个面中都加工了安装螺纹盲孔，因此可适应_安装。弧齿锥齿轮的弯曲强度比直齿高，可用于高度运转。速比有1、1.5、2、3、4、5六种可供选择，当速比为1:1时规定了弧齿锥齿轮的大端分度圆直径，在速比为2:1时范围内可传递较大的功率，轴的支撑为两只圆锥滚子轴承，若运转条件较好和有较好的齿轮接触斑点，且保养适当，可实现正、反方向运转。弧齿锥齿轮采用浸油润滑。如果换向器的发热功率大于换向器许用热功率，则需采用负载冷却措施，如增加散热片、增加冷凝器、采用循环油强制冷却等。
