丝杆速度校核

nc=96×106×fn×d/Lb2

ns=n1/i 应确保nc>ns

nc--丝杆许用转速（r/min） ns--丝杆回转转速（r/min） d--丝杆底径（mm） i--减速比

n1­--输入轴回转转速（r/min） fn--支撑系数（详见附表6） Lb--支撑间距离（mm）

输入功率校核

P=n1×P1×W×10-3/（60×i×η）应确保P<P额

P--所需输入功率（KW） P1--丝杆螺距（mm） n1--输入轴回转转速（r/min）

W--当量载荷（KN） i--减速比 η--综合效率

表5 丝杆底径d

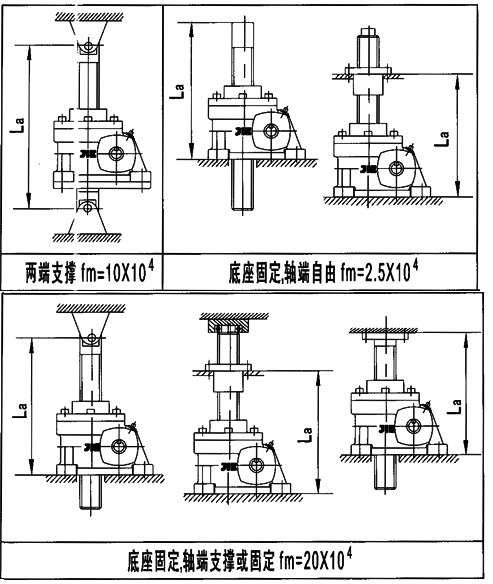

表6 支撑系数fn











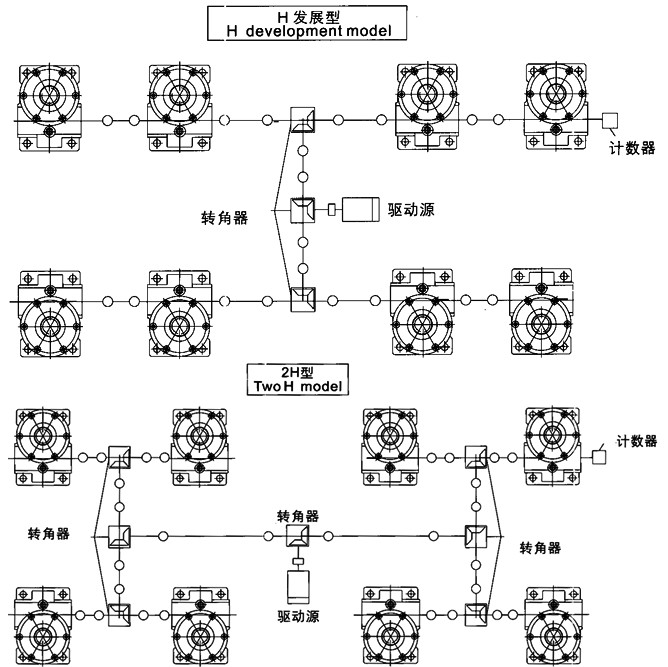

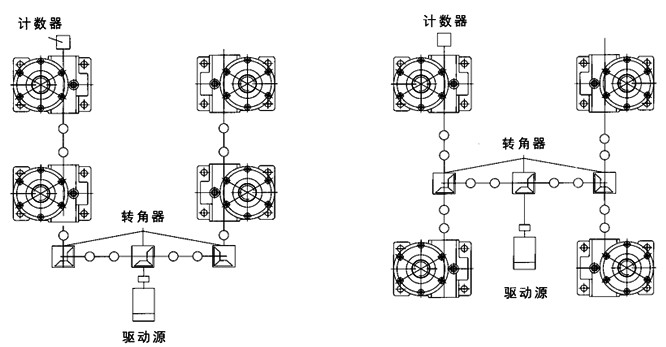

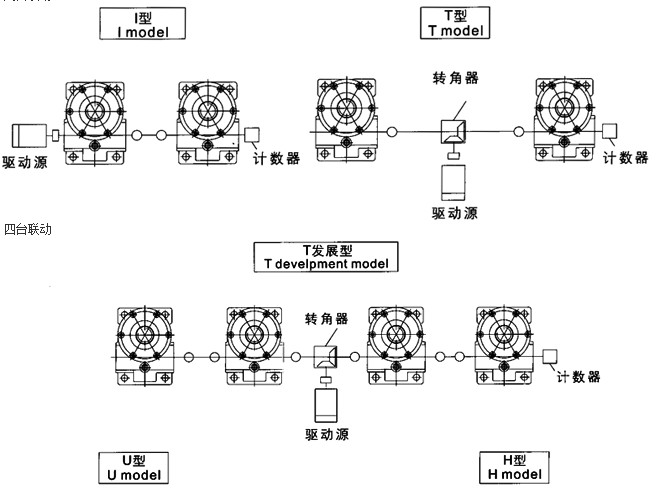

说明：

1、基本形式：螺母（蜗轮）转动丝杆上下移动，此为普通型升降机安装方式。

注意：丝杆在升降时，会产生旋转力，所以_做好防止旋转的措施。

2、止旋构造型：适用于_无连接下运转等各种不能实现防止旋转的场合。

3、若想在有限的空间增长行程，可选用活动螺母构造型。此构造为丝杆旋转，活动螺母移动。若行程较长时，轴端应采用支撑方式，可得到很好的传动效果。
