SCW轴装式圆弧圆柱蜗轮蜗杆减速机安装时为避免工作机主轴挠曲及在减速器蜗轮轴承上产生附加力，减速机与工作机之间的距离在不影响正常工作的条件下，应尽量小，其值为5～10mm。

SCW轴装式蜗杆减速机安装注意事项
SCW轴装式圆弧圆柱蜗轮蜗杆减速机安装时为避免工作机主轴挠曲及在减速器蜗轮轴承上产生附加力，减速机与工作机之间的距离在不影响正常工作的条件下，应尽量小，其值为5～10mm。
安装时要求与减速器相配合的工作机轴端应带有平键和螺纹中心孔，平键按GB1095-1979的规定，中心孔应按GB145-1985规定的C型。减速器沿工作机轴向定位采用轴端挡板和固定螺栓，轴端挡板与蜗轮轴固连在一起，以_减速器轴向对中。为便于减速器的拆卸，在减速器安装前，须在工作机轴上与减速器蜗轮轴内孔退刀槽对应位置钻与拆卸孔垂直的排泄孔，以使铁锈溶剂通过安装在拆卸孔上的喷射器或泵打入油槽。采用的管接头_与喷射器相适应。减速器与原动机和工作机之间_对中，其误差不得大于所用联轴器的许用补偿量。减速器安装好后用手转动_灵活，无卡死现象。蜗杆轴承和蜗轮轴承的轴向间隙应符合技术要求中的规定。安装好的减速器在正式使用以前，应进行空载、部分额定载荷间歇运转1～3h后方可正式运转，运转应平稳、无冲击、无异常振动和噪声及漏油等现象，_油温不得_过100℃，如发现故障，应及时排除。

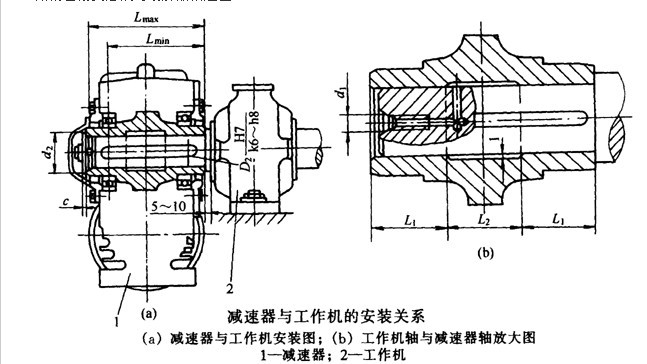

中心距a	工作机轴				轴端挡板		蜗轮轴
中心距a	D₂	L_max	L_min	d₁	d₂	c	L₁	L₂
63	30	135	110	M6	44	6	50	40
80	40	145	120	M8	56	8	54	42
100	50	165	135	M8	62	8	54	64
125	60	210	170	M8	78	8	70	74
140	65	235	195	M8	78	8	75	90
160	70	245	200	M10	95	10	80	90
180	80	270	215	M10	95	10	87 ．5	100
200	85	280	225	M10	100	10	88	110
225	95	315	255	M10	120	10	95	130
250	105	330	265	M10	120	10	103	130
280	115	355	285	M12	140	12	105	150
315	125	395	315	M12	150	12	115	170
