丝杆升降机升降原理图示

来源:鲁德传动 发布时间:2017/4/1 15:02:42
螺旋丝杆升降机,蜗轮丝杆升降机原理是电机带动蜗杆转动,利用蜗轮蜗杆的传动,使蜗轮旋转,蜗轮中心是内螺纹结构,相当于升降丝杆的螺母,和升降丝杆相匹配,与丝杆配合,蜗轮旋转带动丝杆做轴向运动。

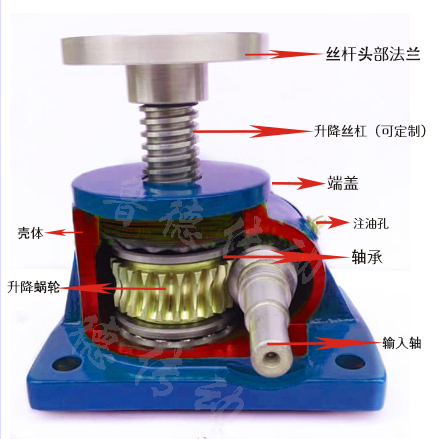

丝杆升降机升降原理图示
        蜗轮丝杆升降机原理是电机带动蜗杆转动,利用蜗轮蜗杆的传动,使蜗轮旋转,蜗轮中心是内螺纹结构,相当于升降丝杆的螺母,和升降丝杆相匹配,与丝杆配合,蜗轮旋转带动丝杆做轴向运动。
        丝杆升降机有丝杆运动和螺母运动两种结构形式。丝杆运动形式即丝杠转动、螺母移动,该传动形式需要限制螺母的转动,故需导向装置。其特点是结构紧凑,丝杠刚性较好。适用于工作行程较大的场合。螺母运动即螺母固定、丝杠转动并移动,该传动形式因螺母本身起着支承作用,消除了丝杠轴承可能产生的附加轴向窜动,结构较简单,可获得较高的传动精度。但其轴向尺寸不宜太长,否则刚性较差。因此只适用于行程较小的场合。

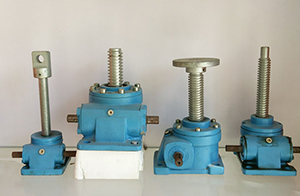

       螺旋丝杆升降机螺杆头部型式分为法兰式、螺纹式、扁头式和圆柱式,螺杆可配防旋转和防护罩,螺杆升降高度可根据客户需要加工定制。蜗轮丝杆升降机具有自锁功能,可配电机或者手动提升,使用方便安全可靠。
