当前位置：首页>资料>常见问题>SWL蜗轮丝杆升降机蜗杆轴伸许用径向力
来源：鲁德传动 发布时间：2013/7/12 11:17:41
蜗轮丝杆升降机蜗杆轴伸上，由于安装齿轮、链轮或带轮所产生的径向力Fr，其_许用力与起升力和型号有关
SWL蜗轮丝杆升降机蜗杆轴伸许用径向力

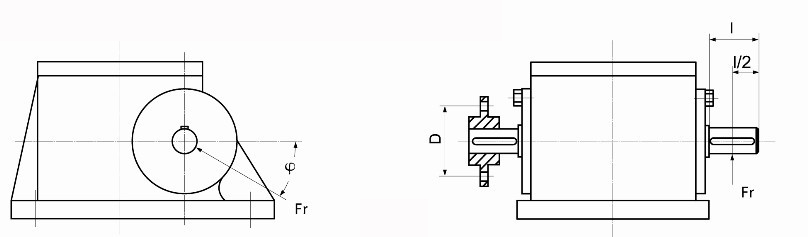

     蜗轮丝杆升降机蜗杆轴伸上，由于安装齿轮、链轮或带轮所产生的径向力Fr，其_许用力与起升力和型号有关。在1/2处所用的_径向力和扭矩见下图：


型号

Frmax（N）

Mtmax（N.m）

SWL2.5/2.5M

350

18

SWL5/5M

750

44.2

SWL10/10M/15/15M

1000

108

SWL20/20M

1300

182

SWL25/25M

2000

314

SWL35/35M

2300

398

注：表中参数是按φ≈30°或330°的计算。
