蜗轮丝杆升降机选型案例
丝杆升降机选型的主要参数为：起升负荷（KN）、螺杆行程（mm）及起升速度（m/min）。丝杆升降机作为一种基础起重部件，有多种安装结构型式可选，适合多种工况安装使用。可以单台安装也可以配减速机、转向箱等部件组合工作平台使用。
丝杆升降机选型方法（仅供参考）：
已知起升负荷为F=20KN，螺杆的行程为200mm,起升速度V=0.45m/min试求所需的升降机。

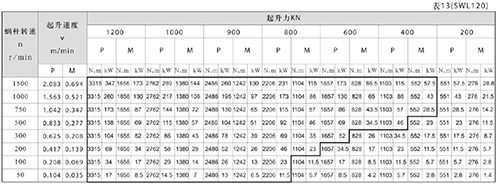

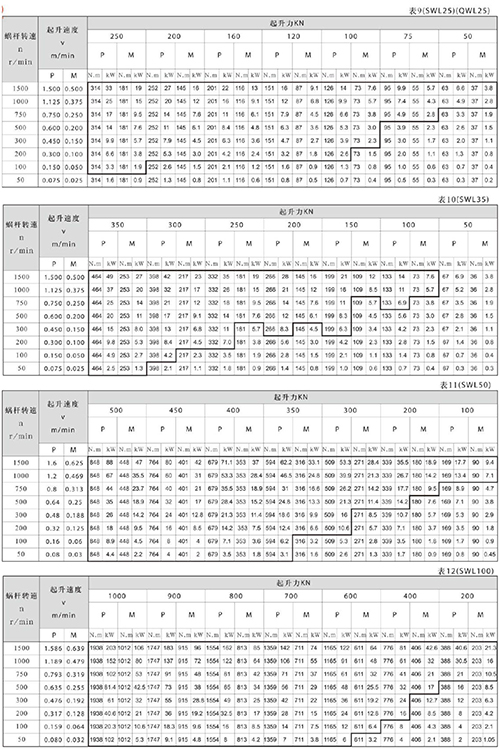

表5~表13是各型号螺杆传动的许用起升速度、扭矩和功率，其参数适合用于环境温度为20°C、工作持续率为20%/h或30%/10min的条件下；对粗线范围内的参数，使用时升降机会产生过热，应尽量避免选用，否则_采取有效措施。根据螺杆起升负荷及起升速度，按照下列公式计算升降机的驱动功率，再查表5~表13，查出所需升降机型号。
根据已知条件选择升降机：
_步：升降机驱动功率计算：

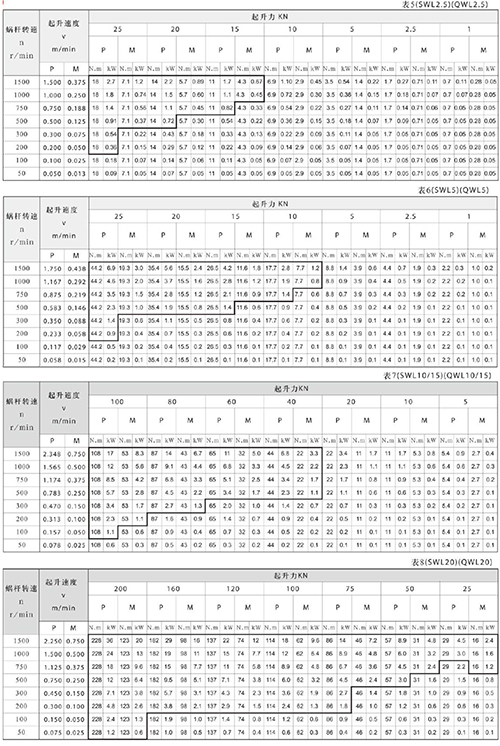

_步：查表5，蜗杆在500r/min，起升速度为0.5m/min起升负荷为20KN时，许用功率为0.72kw在粗线范围内，不选用。
第三步：查表6，蜗杆在500r/min，起升速度为0.583m/min，起升负荷为20KN时，许用功率为0.9KW，满足要求，应选择SWL5型
升降机。
