来源:鲁德传动 发布时间:2019/8/8 14:28:07
电动推杆由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳及涡轮、微动控制开关等组成。
根据需求交流研究对电动推杆俯仰机构的相关要求,鲁德提供电动推杆俯仰机构的方案

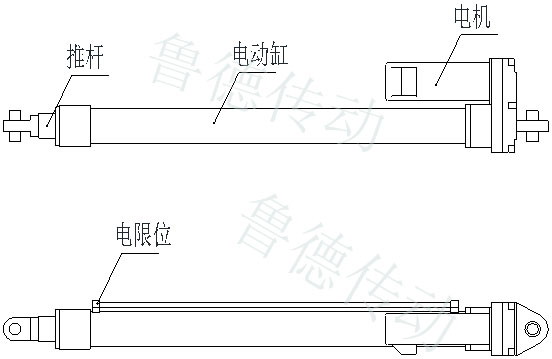

 图1.电动 推杆俯仰机构方案示意图
电动推杆
电动推杆俯仰机构原理为电机通过减速机、齿轮带动滚珠丝杆传动,滚珠丝杆带动推杆进行直线反复频繁运行。电动缸内置机械限位,外置电限位如图2所示。

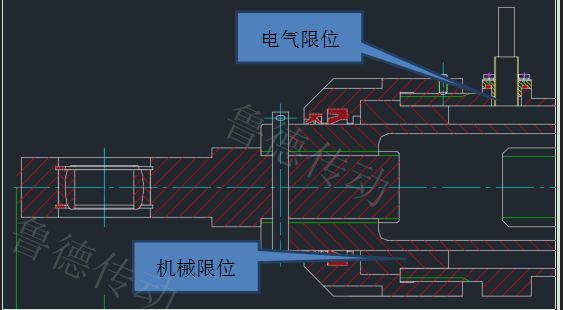

图2. 电动推杆之电动缸机械和电气限位示意图
 电动推杆
机械限位主要是电动缸外壳内部有一个限位台阶可以对推杆进行机械限位。
电限位是在电动缸收拢端和伸出端安装接近开关,当接近开关检测到推杆时,便向PLC发出指令,动作停止。
电限位在前,机械限位在后。电动推杆
图2电动缸机械和电气限位
可采用双缸布置,由于电动缸工作状态是在方舱内,因此,风载可以不考虑。只需考虑电动缸的同步性。当电动缸的安装点确认后,可以根据具体参数与两个缸分为主副缸,副缸采集主缸的参数进行自动调节来达到同步性要求。
电动缸前部密封圈采用导向带+密封圈的形式,该种形式能够较好的避免电动缸内进水。
电动缸工艺:
1底座、外壳、球形铰接头等暴露在外的钢件全部喷砂喷铝(铝层厚度不小于150um):Fe/SB·Sa2.5/Ms·AL150,表面按照重防腐进行表面防腐镀ZnNi30um,两道防锈底漆、两道面漆,油漆总厚度不小于200um。
2电机罩壳采用实体钢件进行机加,避免焊接、铸造带来的焊缝问题、铸造砂眼等问题,表面处理铜底座、外壳一样,重防腐工艺。
3推杆采用本身防腐性能强的40Cr材料,在经过表面机加后,表面先镀Cu、再镀Cr20um,再上磨床研磨。
4所有暴露在外螺钉材料选用316L。
