丝杆升降机配置NMRV减速机方案
＝结构

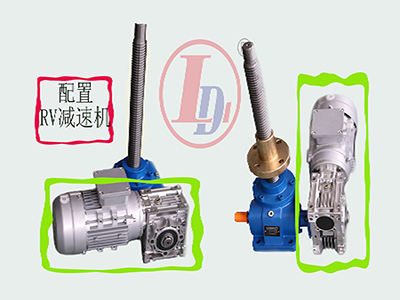

丝杆升降机又称螺旋传动机构。它主要用来将旋转运动转变为直线运动或将直线运动变换为旋转运动。有传递能力为主的如螺旋丝杆升降机、千斤顶等；也有传递运动为主的如机床工作台丝杆升降机直线式运动；还有调整零件之问相对位置的螺旋传动机构等。丝杆升降机有滑动摩擦机构和滚动摩擦机构之分。滑动丝杠螺母机构结构简单，具有自锁功能，但其摩擦阻力矩大、传动效率没有那么高。滚珠丝杠螺母机构虽然结构复杂，但是不能自锁，优点是摩擦阻力矩小、传动效率高（92%~98%）左右,精度高，系统钢度好，运动具有可逆性，使用寿命长。 丝杆升降机是由蜗轮减速机或齿轮减速机和丝杆组成，其减速部件是蜗杆传动或齿轮传动，如NMRV减速机，利用蜗杆带动涡轮实现减速，蜗轮相当于升降丝杆的螺母，和升降丝杆相匹配。蜗轮中间是内螺纹结构，相当于升降垃杆的螺母，和升降丝杆相匹配。丝杆升降机升降速度等于蜗杆输入转速除以蜗轮蜗杆的减速比。下面咱们看一下丝杆升降机配置NMRV减速机方案图。
