LDSJ蜗轮丝杆升降机头部型式及尺寸

来源：鲁德传动发布时间：2013/8/2 11:18:16

LDSJ蜗轮丝杆升降机结构紧凑，体积小，安装方便，输入多样可靠性高，可单台使用也可多台联动。具有起升、下降及借助辅件推进、反转等多种功能。_小举升力为2T，_举升力100T。

LDSJ蜗轮丝杆升降机头部型式及尺寸
LDSJ蜗轮丝杆升降机结构紧凑，体积小，安装方便，输入多样可靠性高，可单台使用也可多台联动。具有起升、下降及借助辅件推进、反转等多种功能。_小举升力为2T，_举升力100T。
型号：LDSJ为基本型，即输入方式为输入轴型；LDSJD为带电机法兰型，即输入方式为法兰型。
输入方式：LDSJ型输入方式有三种：Ⅰ型为右轴输入；Ⅱ型为左轴输入；Ⅲ为双轴输入。
LDSJD型输入方式有四种：Ⅰ型为右法兰输入；Ⅱ型为左法兰输入；Ⅲ型为右直联双入；Ⅳ型为左直联双入。

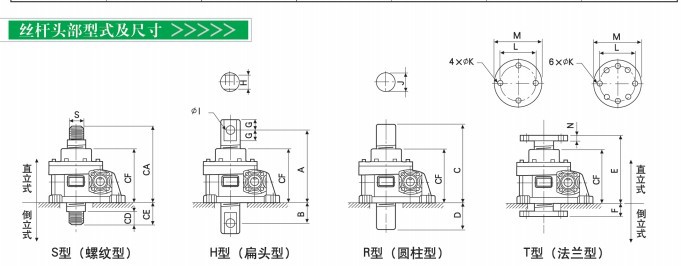

丝杆头部型式：R型（圆柱型）H型（扁头型）S型（螺纹型）T型（法兰型）。
安装方式：A型-丝杆旋转向上移动；B型-丝杆旋转向下移动；C型-丝杆向上移动不旋转；D型-丝杆向下移动不旋转；E型-丝杆旋转螺母向上移动；F型-丝杆旋转螺母向下移动。

型号	CA	CD	CE	S	A	B	C	D	E	F	G	H	φ I	J	φ K	L	M	N
LDSJ（D）2T	150	28	35	M16 × 1.5	165	55	165	55	135	25	20	16	12	25	10	70	88	10
LDSJ（D）3T	180	32	50	M22 × 2	195	65	195	65	160	30	25	20	14	32	10	80	98	13
LDSJ（D）5T	180	35	50	M27 × 2	195	65	195	65	160	30	25	25	16	38	12	90	114	13
LDSJ（D）10T	220	40	60	M33 × 2	255	95	225	65	200	40	32	32	20	45	14	100	138	16
LDSJ（D）15	220	45	63	M36 × 2	255	95	225	65	210	50	32	36	24	50	18	110	148	20
LDSJ（D）20	260	55	80	M42 × 2	294	114	250	70	135	55	35	44	26	65	21	125	178	25
LDSJ（D）30	300	65	80	M56 × 2	255	135	295	75	185	65	44	56	35	75	21	140	188	28
LDSJ（D）40T	360	70	100	M64 × 2	410	150	355	95	330	70	54	60	38	80	25	170	218	30
LDSJ（D）50T	435	75	120	M76 × 2	480	165	429	114	390	75	64	70	45	90	27	200	248	32
LDSJ（D）100T	495	100	150	M80 × 2	545	200	485	140	445	100	79	80	55	100	27	280	358	35
